Если вентиляция в помещении гремит, а воздуховоды вибрируют при каждом включении, скорее всего в системе отсутствуют необходимые демпфирующие элементы. Чаще всего речь идёт о гибких вставках. Именно они берут на себя основную нагрузку: глушат вибрации, снижают шум, защищают воздуховоды от деформаций и обеспечивают герметичное соединение. Разберёмся, какие гибкие вставки подойдут для центробежных вентиляторов, где их применяют и как они устроены.
Что такое гибкая вставка и зачем она нужна
Гибкая вставка – это соединительный элемент между вентилятором и воздуховодом, изготовленный из упругого материала, который компенсирует вибрации и колебания при работе оборудования. Представьте себе двигатель без подушки. Он гремит, изнашивается и расшатывает всё вокруг. Примерно так работает вентиляционная система без вставки.

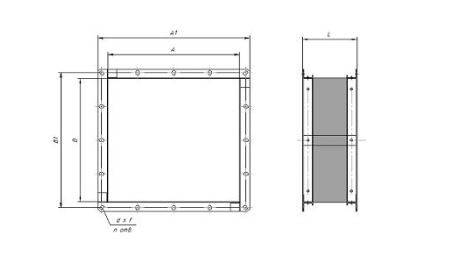

Конструкция включает две металлические шины (или фланца), между которыми находится гибкий элемент (чаще всего из винила, брезента или пластифицированного капрона). Кроме того, между фланцами протягивается заземляющий кабель, который отводит статическое электричество.
Существуют варианты для всасывания и нагнетания воздуха. Тип «В» монтируется на всасывающий патрубок вентилятора, тип «Н» – на нагнетательный. Это принципиальный момент.
Где применяются вставки
Их применение охватывает практически все области, где используется механическая вентиляция. Это:
- Производственные и складские здания.
- Торговые и офисные центры.
- Автосервисы и цеха.
- Объекты с повышенными требованиями к шуму и вибрации (например, лаборатории).
- Системы гражданской обороны.
Вставки рассчитаны на рабочие температуры от –50 до +80°C и применяются для воздуха без агрессивных примесей. То есть использовать их в вентиляции с парами кислот, растворителей или горячего масла нельзя. Для этого нужны специальные изделия.
Материалы, размеры, присоединение
Если стоит цель убрать вибрации и снизить шум, то берут вставки с мягким рукавом (например, брезент или винил). Если нужен устойчивый к нагрузкам и температуре элемент – выбирают комбинированные материалы: сталь + пластифицированная ткань.
При этом важны:
- Тип вентилятора. Центробежные модели требуют строго подходящих по размеру вставок: ошибиться в посадке – получить негерметичный и небезопасный стык.
- Диаметр или сечение. Для круглых патрубков – круглые вставки (серия ВГВ), для прямоугольных – прямоугольные (серия ВГ или ВГН).
- Способ крепления. Это может быть фланец-фланец, шинорейка-шина, хомут или бандаж. Главное – обеспечить плотное и герметичное соединение.
- Толщина и масса. Эти параметры влияют на монтаж. Чем тяжелее вставка, тем прочнее должно быть крепление, особенно на высоте или в ограниченном пространстве.
Что учитывать при установке
При монтаже нужно правильно выровнять воздуховод и вентилятор, чтобы не было перекоса. Вставка не должна быть натянута или провисать, иначе со временем её «перетрет» вибрацией. Используется герметизирующий уплотнитель. Он нужен, чтобы исключить утечки воздуха. Болты и скобы – только оцинкованные, иначе соединения быстро покроются ржавчиной.
Особое внимание стоит уделить заземляющему проводу. Он должен быть надёжно закреплён с обеих сторон, особенно если установка работает в условиях повышенной запылённости или электростатической активности.
