Точные измерения — основа качественного производства, ремонта и инженерных работ. Даже небольшая ошибка в размерах детали может привести к нарушению работы механизма или снижению надежности конструкции. Именно поэтому в промышленности и бытовой практике широко используются специальные измерительные инструменты.
Одним из самых универсальных и востребованных приборов является штангенциркуль — металлический инструмент, позволяющий выполнять точные линейные измерения. Он применяется для определения толщины, диаметра, глубины и других параметров деталей. В этой статье рассмотрим устройство штангенциркуля, его виды, принцип работы и правила использования. Подробнее на https://www.bigam.ru/catalog/shtangencirkuli-5874/.
Что такое штангенциркуль
Штангенциркуль — это измерительный инструмент, предназначенный для точного определения линейных размеров деталей.
Простое объяснение:
Это прибор, который помогает измерить длину, толщину или диаметр предмета с высокой точностью.

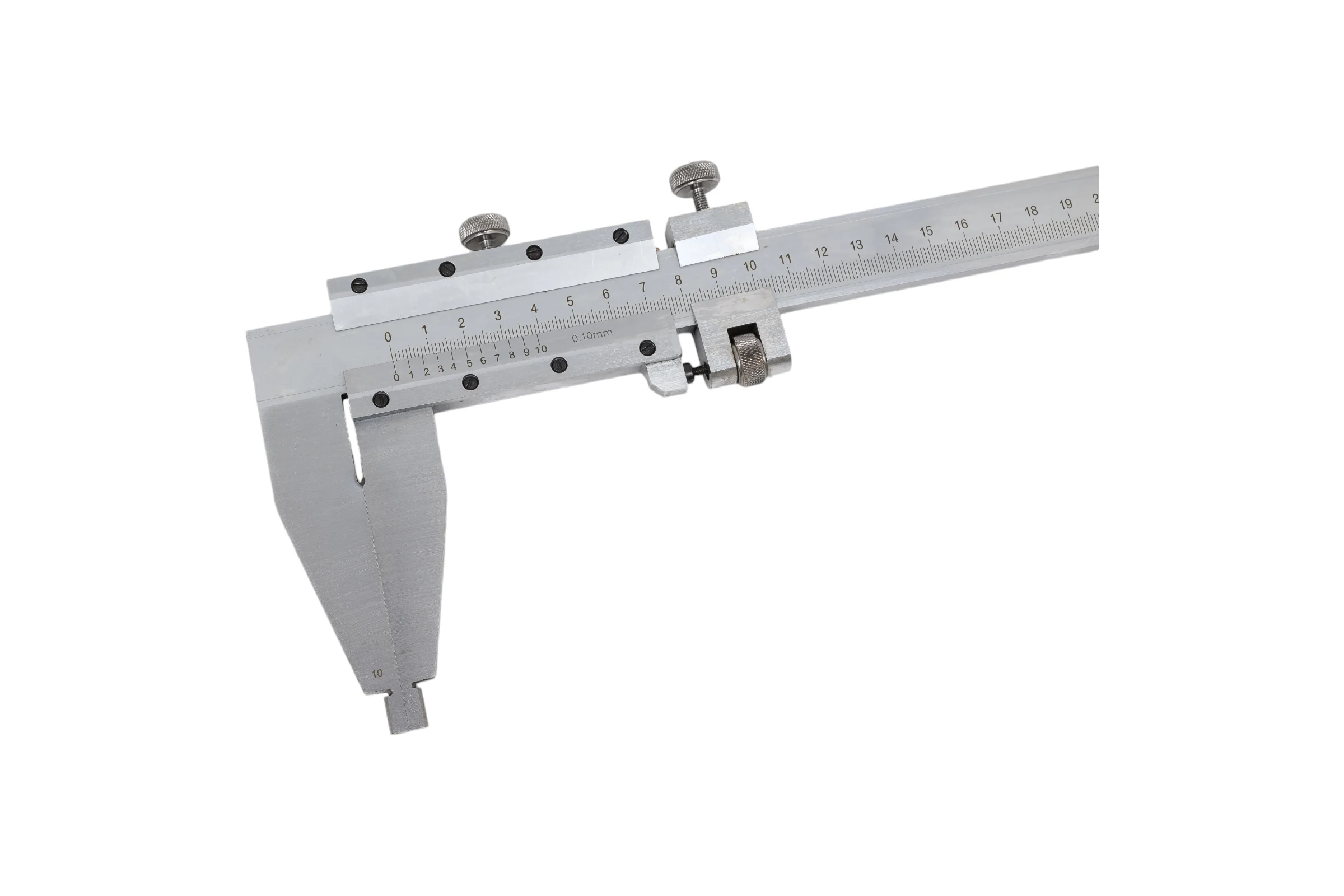

Конструкция штангенциркуля
Классический штангенциркуль состоит из нескольких основных элементов.
Основные части:
- Штанга с линейкой
Основная неподвижная часть с нанесенной шкалой. - Губки
Используются для измерения:- внешних размеров (наружные губки);
- внутренних размеров (внутренние губки).
- Подвижный нониус
Дополнительная шкала, позволяющая повысить точность измерений. - Глубиномер
Выдвижной элемент для измерения глубины отверстий. - Фиксирующий винт
Позволяет зафиксировать положение подвижной части.
Что такое нониус
Нониус — это дополнительная шкала, которая помогает измерять значения с точностью до долей миллиметра.
Простое объяснение: он позволяет «уточнить» показания основной линейки.
Принцип работы
Работа штангенциркуля основана на совмещении шкал.
Как выполняется измерение:
- Деталь помещается между губками.
- Подвижная часть сдвигается до плотного контакта.
- Считываются показания:
- сначала по основной шкале;
- затем уточнение по нониусу.
Пример:
Если основная шкала показывает 10 мм, а нониус добавляет 0,2 мм, итоговое значение — 10,2 мм.
Виды штангенциркулей
Существует несколько типов инструмента, различающихся по способу считывания данных.
1. Нониусный (классический)
Самый распространенный вариант.
Особенности:
- механическая шкала;
- высокая точность;
- не требует батареек.
2. Циферблатный
Оснащен стрелочным индикатором.
Преимущества:
- удобство считывания;
- более быстрые измерения.
3. Электронный (цифровой)
Показывает результат на дисплее.
Плюсы:
- высокая точность;
- простота использования;
- возможность переключения единиц измерения.
Таблица: сравнение видов
| Тип штангенциркуля | Точность | Удобство | Особенности |
|---|---|---|---|
| Нониусный | Высокая | Среднее | Надежность, простота |
| Циферблатный | Высокая | Высокое | Быстрое считывание |
| Электронный | Очень высокая | Очень высокое | Цифровой дисплей |
Области применения
Штангенциркули используются в различных сферах.
Основные области:
- машиностроение;
- металлообработка;
- строительство;
- ремонт и обслуживание техники;
- учебные и лабораторные работы.
Какие измерения можно выполнять
Инструмент универсален и позволяет выполнять разные типы измерений.
Возможности:
- наружные размеры
(толщина, диаметр, ширина); - внутренние размеры
(диаметр отверстий); - глубина
(с помощью глубиномера); - ступенчатые измерения
(разница между поверхностями).
Преимущества штангенциркуля
Популярность инструмента объясняется его универсальностью и точностью.
Основные плюсы:
- высокая точность измерений;
- многофункциональность;
- надежность конструкции;
- длительный срок службы;
- возможность использования без источника питания (для механических моделей).
Недостатки и ограничения
Несмотря на преимущества, есть и некоторые особенности.
Возможные минусы:
- требует навыков для точного считывания (особенно нониусные модели);
- чувствительность к загрязнениям;
- необходимость аккуратного обращения;
- ограниченная точность по сравнению с микрометрами.
Как выбрать штангенциркуль
Выбор зависит от задач и условий работы.
Основные критерии:
1. Диапазон измерений
- стандартный — до 150 мм;
- увеличенный — до 300 мм и более.
2. Точность
Обычно составляет 0,02–0,1 мм.
3. Материал
Лучше выбирать инструмент из нержавеющей стали.
4. Тип шкалы
- для новичков — цифровой;
- для профессионалов — нониусный или циферблатный.
5. Условия эксплуатации
Для производства важна повышенная износостойкость.
Правила использования и ухода
Чтобы инструмент сохранял точность, важно соблюдать правила эксплуатации.
Рекомендации:
- очищать губки перед измерением;
- не прикладывать избыточное усилие;
- хранить в защитном футляре;
- избегать влаги и пыли;
- периодически проверять калибровку.
Тенденции развития
Современные технологии влияют и на измерительные инструменты.
Основные направления:
- цифровизация и автоматизация;
- интеграция с компьютерами и системами учета;
- повышение точности;
- использование легких и прочных материалов.
Штангенциркуль — это универсальный и надежный инструмент для точных линейных измерений. Его конструкция, включающая штангу с линейкой, губки и подвижный нониус, позволяет выполнять широкий спектр задач — от измерения толщины до определения глубины отверстий.
Ключевые выводы:
- штангенциркуль обеспечивает высокую точность измерений;
- существует несколько типов инструмента с разным уровнем удобства;
- правильный выбор зависит от задач и условий эксплуатации;
- соблюдение правил использования продлевает срок службы прибора.
Благодаря своей универсальности и доступности штангенциркуль остается одним из основных инструментов как в профессиональной деятельности, так и в бытовых условиях.
